Systemy nawigacji z dokładnością RTK kojarzą się z wydatkiem rzędu kilkunastu, a nawet kilkudziesięciu tysięcy złotych i własną stacją bazową na dachu stodoły. Dziś tę samą centymetrową dokładność można mieć w ciągniku za mniej niż 300 zł: wystarczy tani moduł Quectel LC29HEA, telefon lub tablet z Androidem i darmowe poprawki RTK z sieci ASG-EUPOS. Bez stacji bazowej i bez abonamentu.
Zobacz, jak to działa w polu: RTK Fixed w ciągniku
Nagranie z pola: aplikacja prowadzi po linii i podpowiada korektę z dokładnością do centymetrów („Wyrównaj do prawej 6 cm”). To nie symulacja, tylko praca w ciągniku z tanim modułem RTK Quectel LC29HEA.
Dokładność drogich systemów nawigacji za ułamek ceny
Fabryczne systemy prowadzenia RTK kosztują fortunę głównie z dwóch powodów: drogiego odbiornika GNSS i płatnego źródła poprawek (abonament albo własna stacja bazowa). Oba problemy znikają:
- Odbiornik: Quectel LC29HEA to dwuczęstotliwościowy moduł GNSS (L1 + L5) z obsługą RTK. Na AliExpress kosztuje mniej niż 300 zł.
- Poprawki: w Polsce sieć stacji referencyjnych ASG-EUPOS udostępnia poprawki RTK bezpłatnie. Nie musisz stawiać własnej bazy.
- Ekran i nawigacja: telefon lub tablet z Androidem i aplikacja Field Master GPS, która sama łączy się z serwerem poprawek (NTRIP) i przekazuje je do modułu.
To prawdopodobnie najtańszy możliwy sposób na RTK w ciągniku. A co najważniejsze: dokładność została przetestowana w polu przez naszych użytkowników i jest przez nich zachwalana. Rolnicy pracowali z pełną dokładnością nawet wtedy, gdy najbliższy maszt pomiarowy stał ok. 40 km od pola – niżej tłumaczymy, dlaczego to działa.
Lista zakupów: co jest potrzebne do RTK za mniej niż 300 zł
| Element | Po co | Uwagi |
|---|---|---|
| Moduł Quectel LC29HEA | Odbiornik GNSS RTK | poniżej 300 zł |

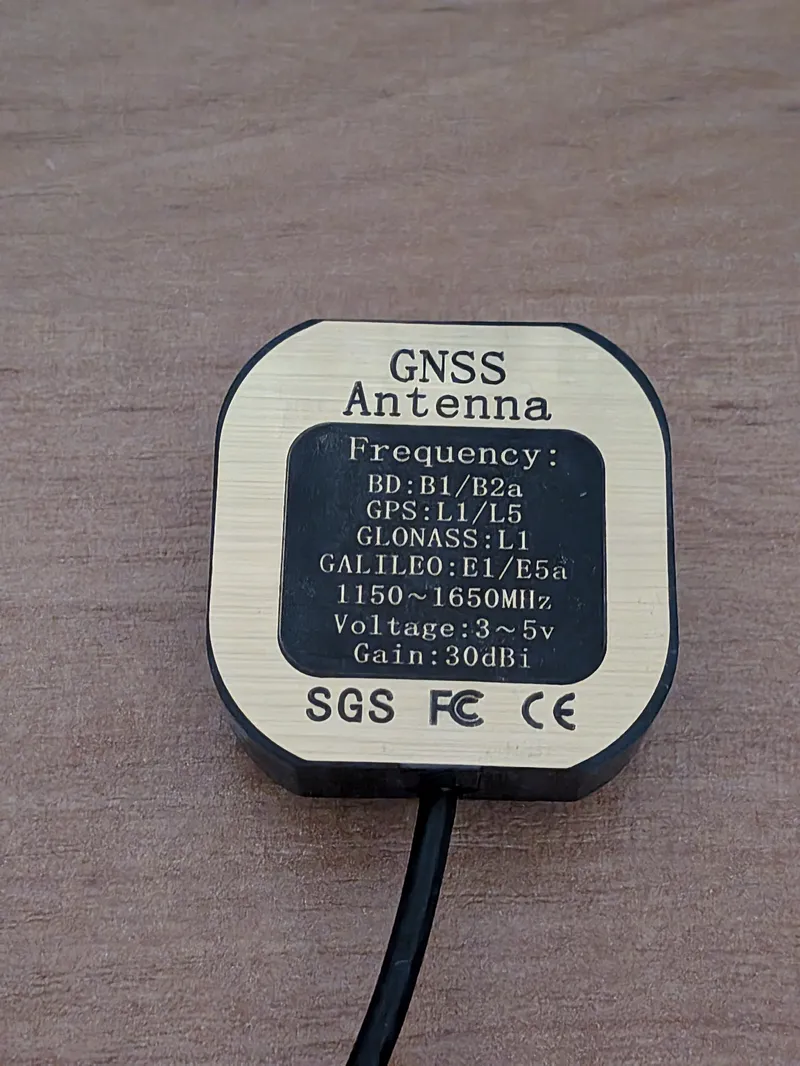

| Antena GNSS L1/L5 | Odbiór sygnału z satelitów | Dwuczęstotliwościowa, najlepiej z magnesem na dach kabiny. Niektóre warianty modułu mają ją w zestawie. |
| Kabel USB-C → USB-A | Zasilanie i dane z modułu | Zwykły kabel do ładowania z transmisją danych. |
| Adapter OTG USB-A → USB-C | Wpięcie do telefonu lub tabletu | Kilka–kilkanaście złotych. |
| Rozdzielacz USB z ładowaniem (opcjonalnie) | Ładowarka lub powerbank w trakcie pracy | Musi obsługiwać jednocześnie ładowanie i transmisję danych. |
| Konto ASG-EUPOS | Poprawki RTK przez internet | 0 zł |
Moduł jest dostępny na AliExpress w kilku wariantach. Możesz poszukać wersji od razu z anteną albo z modułem Bluetooth. Wersja Bluetooth łączy się z telefonem bez kabla danych, ale nadal potrzebuje zasilania.
Jak podłączyć moduł RTK do telefonu lub tabletu

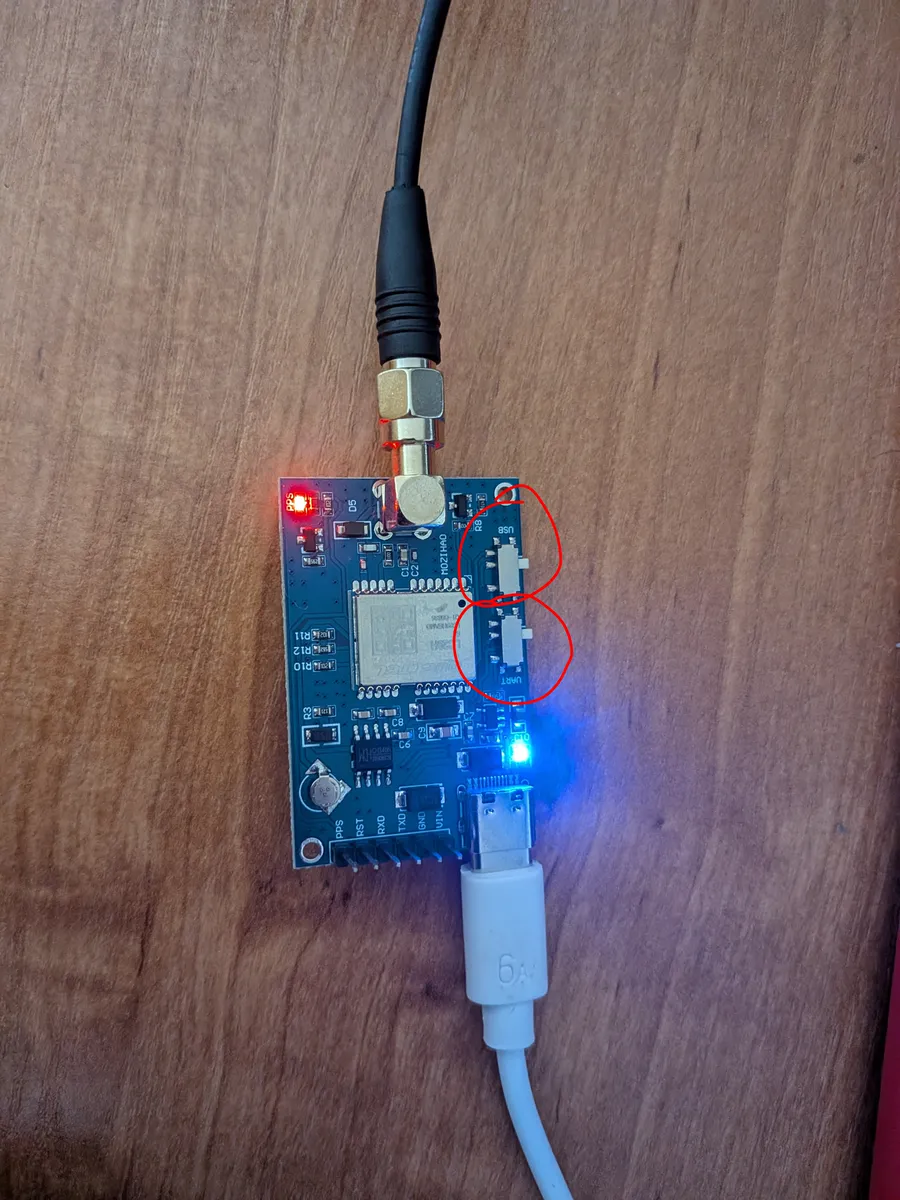

Na płytce modułu są dwa małe przełączniki suwakowe opisane USB i UART (zaznaczone na zdjęciu powyżej). Trzeba je przesunąć, żeby moduł wysyłał dane przez gniazdo USB-C. W ustawieniu fabrycznym telefon może widzieć moduł, ale nie dostanie od niego pozycji. To najczęstsza przyczyna „nie działa”.
Żeby moduł był poprawnie zasilany, nie wpinaj go bezpośrednio kablem USB-C ↔ USB-C do telefonu. Zrób tak:
Wskazówka: jeśli chcesz w trakcie pracy ładować telefon z ładowarki samochodowej lub powerbanka, kup rozdzielacz (hub) USB z funkcją ładowania i transmisji danych. Moduł i zasilanie idą wtedy do rozdzielacza, a rozdzielacz do telefonu.
- Przykręć antenę do gniazda SMA na module i połóż ją jak najwyżej, najlepiej na dachu kabiny, z otwartym widokiem na niebo.
- W ustawieniach Field Master GPS wybierz źródło USB GPS / NMEA i zezwól aplikacji na dostęp do urządzenia USB.
- W karcie Poprawki RTK (NTRIP) wpisz dane z konta ASG-EUPOS, zaznacz Włącz poprawki RTK i połącz się.

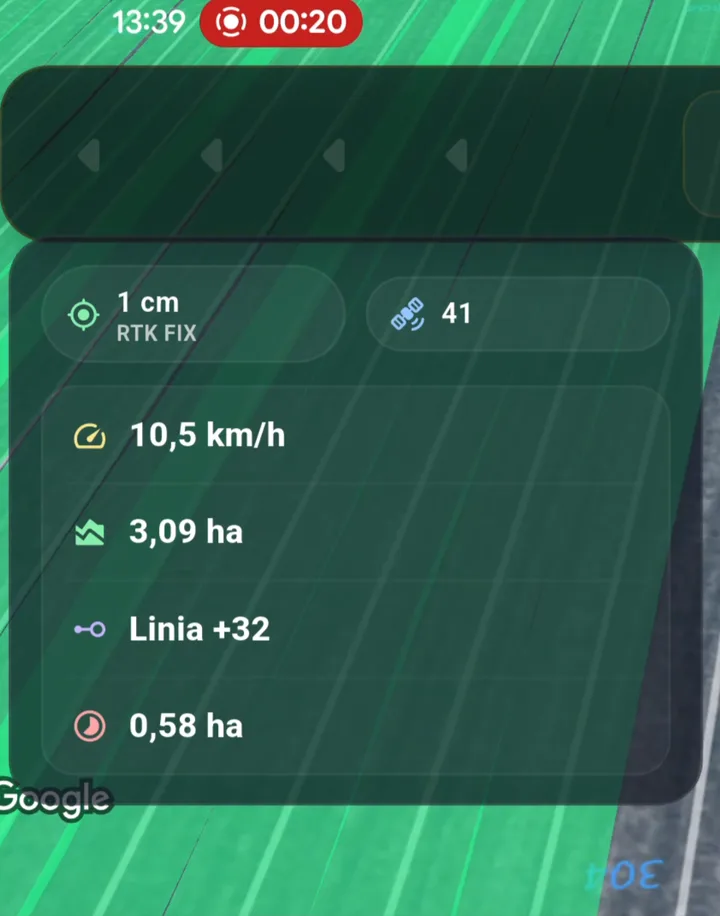

- Po chwili status zmieni się na RTK Float, a potem na RTK Fix. Od tego momentu masz dokładność centymetrową.
Darmowe poprawki RTK z ASG-EUPOS: bez własnej stacji bazowej
ASG-EUPOS to ogólnopolska sieć stacji referencyjnych GNSS prowadzona przez Główny Urząd Geodezji i Kartografii. Z jej poprawek korzystają geodeci, a rolnik może z nich korzystać bezpłatnie. Rejestracja jest darmowa i nie wymaga firmy.
W całej Polsce stoi ponad sto masztów pomiarowych – to właśnie stacje referencyjne. Każdy z nich stoi w miejscu, którego położenie jest zmierzone co do milimetra, i non stop sprawdza, o ile „kłamie” w danej chwili sygnał z satelitów. Ta różnica to właśnie poprawka.
Nie łączysz się jednak z jednym masztem. Twój telefon wysyła do serwera sieci własną pozycję (to ta wiadomość GGA, którą zostawiasz włączoną w aplikacji), a system bierze pomiary z kilku najbliższych masztów naraz i wylicza z nich wirtualną stację, umieszczoną tuż obok Twojego ciągnika. Poprawki dostajesz więc takie, jakby maszt stał na skraju Twojego pola – i to jest sedno sprawy.
Dlatego odległość do najbliższego masztu przestaje mieć duże znaczenie. Przy zwykłej pojedynczej stacji dokładność spadałaby z każdym kilometrem. W sieci z wirtualną stacją nasi użytkownicy pracują na pełnej dokładności także wtedy, gdy najbliższy fizyczny maszt stoi 30-40 km dalej.
W naszych testach łączyliśmy się z punktem montowania (mountpoint) RTN4G_VRS_RTCM32 – to właśnie usługa wirtualnej stacji (VRS) w formacie RTCM 3.2. Gdzie stoją maszty w Twojej okolicy, sprawdzisz na mapie stacji ASG-EUPOS.
- Zarejestruj konto na asgeupos.pl i poczekaj na aktywację.
- Z danych dostępowych przepisz do aplikacji: adres serwera, port, punkt montowania (mountpoint), login i hasło. Wybierz punkt z VRS w nazwie, np. RTN4G_VRS_RTCM32 – wtedy dostajesz wirtualną stację opisaną wyżej.
- Zostaw włączone wysyłanie pozycji (GGA) do serwera – bez tego sieć nie wie, gdzie postawić wirtualną stację.
W polu wystarczy zwykły mobilny internet w telefonie – poprawki to kilkaset bajtów na sekundę, mniej niż słuchanie radia przez internet.
RTK, które zwraca się już po kilku przejazdach
Bez RTK każdy kolejny przejazd to zgadywanie: tu zakładka 30–50 cm, tam pas nieopryskany. Przy centymetrowej dokładności tego nie ma. Przykładowe wyliczenie dla opryskiwacza:
| Założenie | Wartość |
|---|---|
| Pole | 20 ha |
| Koszt środków na hektar (jeden zabieg) | ok. 150 zł |
| Koszt środków na całe pole (jeden zabieg) | 20 ha × 150 zł = 3000 zł |
| Typowe nakładki bez dokładnego prowadzenia | ok. 5% powierzchni, czyli 1 ha |
| Zmarnowane środki w jednym zabiegu | 5% z 3000 zł = ok. 150 zł |
| Zwrot kosztu modułu (<300 zł) | 300 zł ÷ 150 zł = po ok. 2 zabiegach |
Do tego dochodzi mniej paliwa i czasu, równiejsze pasy siewu i nawozu oraz mniejsze zmęczenie operatora. Przy takiej cenie tanie RTK zwraca się już po kilku przejazdach, a potem po prostu zarabia.
Ortofotomapa z Geoportalu i granice pól co do centymetra
W Field Master GPS jest nowa funkcja: ortofotomapa z Geoportalu (GUGiK). Włączysz ją ikonką satelity na mapie. Zdjęcia lotnicze z Geoportalu są zwykle dokładniejsze i lepiej dopasowane niż podkład Google Maps, więc na ortofotomapie dokładniej sprawdzisz granice działki, miedze i rowy.
W połączeniu z dokładnością RTK daje to dużo więcej niż sam oprysk co do centymetra:
- sprawdzisz granicę pola, przejeżdżając wzdłuż niej i porównując ślad z ortofotomapą i działkami EGiB,
- oznaczysz granice pól i zapiszesz ich obrys z centymetrową dokładnością,
- przy kolejnych zabiegach aplikacja pokaże, gdzie już byłeś, bez nakładek na sąsiada i bez niedoprysków przy miedzy.
Pomiar RTK dobrze sprawdza się do kontroli i pracy w polu. Prawnie wiążące wyznaczenie granic nieruchomości wykonuje uprawniony geodeta.
Field Master GPS ma nawigację po liniach A-B i krzywych, mapowanie pokrycia, pola, historię zabiegów, ortofotomapę i obsługę RTK przez USB i Bluetooth. Pobierz aplikację, podłącz moduł i sprawdź dokładność na własnym polu.
Najczęstsze pytania o tanie RTK
Czy naprawdę da się mieć RTK za mniej niż 300 zł?
Tak. Moduł Quectel LC29HEA kosztuje na AliExpress poniżej 300 zł, poprawki z ASG-EUPOS są bezpłatne, a za ekran służy telefon lub tablet z Androidem. Doliczyć trzeba jedynie antenę (jeśli nie ma jej w zestawie), kabel i adapter OTG.
Czy potrzebuję własnej stacji bazowej RTK?
Nie. Poprawki przychodzą przez internet (NTRIP) z sieci stacji referencyjnych ASG-EUPOS. Aplikacja pobiera je i przekazuje do modułu.
Czy to zadziała, jeśli mieszkam daleko od miasta?
Tak. Sieć ASG-EUPOS wylicza dla Ciebie wirtualną stację tuż obok ciągnika na podstawie kilku okolicznych masztów, więc nie musisz mieć żadnego z nich pod bokiem. Nasi użytkownicy pracują z pełną dokładnością także wtedy, gdy najbliższy maszt stoi ok. 40 km dalej. Ważniejszy jest otwarty widok na niebo i działający internet w telefonie.
Moduł jest podłączony, ale aplikacja nie dostaje pozycji. Co zrobić?
Najpierw sprawdź przełączniki USB i UART na płytce, bo muszą być przestawione. Potem kolejność kabli: moduł USB-C → kabel na USB-A → adapter OTG USB-A → USB-C → telefon. Upewnij się też, że kabel przesyła dane, a nie tylko ładuje.
Czy mogę ładować telefon w trakcie pracy?
Tak. Użyj rozdzielacza (huba) USB z funkcją jednoczesnego ładowania i transmisji danych. Podłączysz do niego moduł, ładowarkę lub powerbank, a całość do telefonu.
Czy jest wersja bez kabla, na Bluetooth?
Tak, na AliExpress są warianty modułu z Bluetooth. Field Master GPS obsługuje odbiorniki RTK przez USB i przez Bluetooth, a poprawki NTRIP działają w obu przypadkach. Moduł nadal trzeba zasilić.
Ile kosztują poprawki ASG-EUPOS?
Nic. Dostęp do poprawek RTK z ASG-EUPOS jest bezpłatny, wystarczy założyć konto na asgeupos.pl. Potrzebny jest tylko internet w telefonie.
